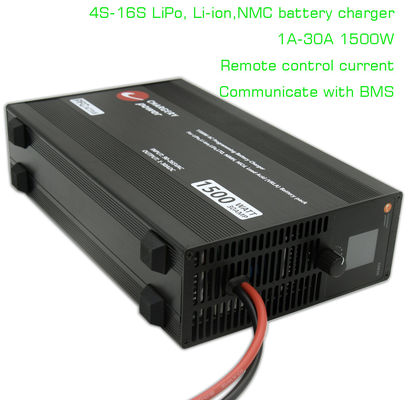

전자 자전거 전자 오토바이 UAV 드론 4S 8S 12S 16S 1A ~ 30A 조정 가능한 67.2V 16S LiPo 리튬 이온 NCM 배터리 충전기, 아래와 같이 다중 화학 배터리에 적합합니다.
| 배터리 유형 | 세포 수 | 출력 전압/V | 셀당 단자 충전 전압 | 충전 전류 | 단자 충전 전류/A | 충전 모드 | ||
| 최소 | 유형 | 최대. | ||||||
| LiPo | 4S-16S | 7-68 | 2.75 | 4.2 | 4.25 | 1.0-30A | 5-60% | 사전 충전, CC/CV 및 유지 관리 |
| 리튬 이온 | 4S-16S | 7-68 | 2.5 | 4.1 | 4.15 | |||
| 삶 | 4S-18S | 7-68 | 2 | 3.65 | 3.7 | |||
| 리토 | 5S-24S | 7-68 | 1.5 | 2.7 | 2.7 | |||
| 납 | 6S-27S | 7-68 | 1.75 | 2.4 | 2.5 | |||
| - 델타 전압 /mV | ||||||||
| 최소 | 유형 | 최대. | ||||||
| NiMH /NiCd | 자동 | 7-68V | 100 | 300 | 1000 | CC | ||

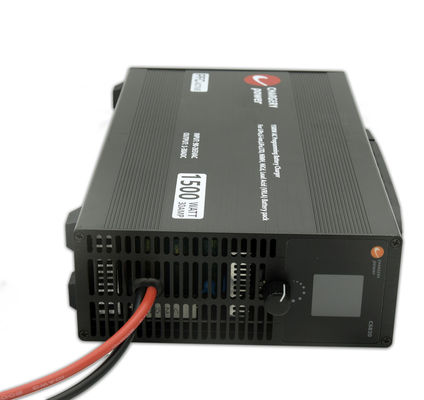

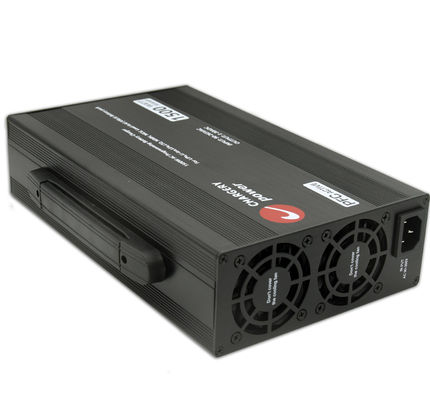

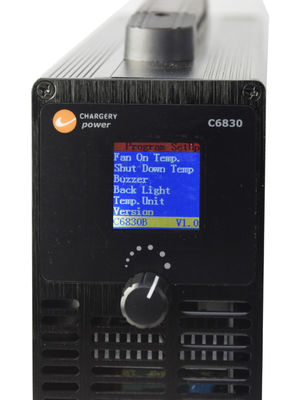

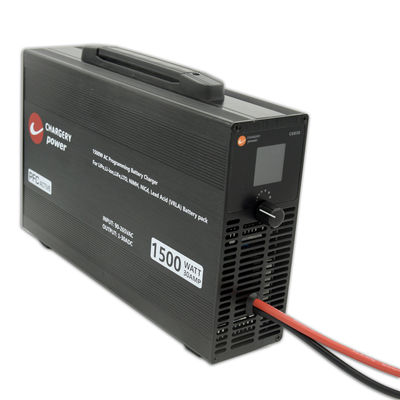

배터리 충전기 C6830B는 전기 자동차의 배터리 시스템을 위해 특별히 설계된 신뢰할 수 있는 고품질 충전 솔루션입니다. 30A에서 최대 16S 리튬 배터리, AC90V~265V에서 1500W까지 충전이 가능하며, 68mm에 불과한 컴팩트한 크기를 자랑합니다.
작업 모드
| 작업 모드 | 설명 | 배터리 유형 |
| 요금 | 사용자는 배터리 유형을 선택하고, 셀 수, 충전 전류, 종료 전류, 셀당 종료 전압, 재시작 충전 및 자동 충전, 5단계 충전 배터리를 모든 SOC에 설정해야 합니다. | LiPo, Li-ION, NCM, LiFe, LiTo, NiMh, NiCD, Pb/납산/VRLA |
| 충전 재개 | 재시작 충전을 활성화하면 배터리 전압이 5%로 떨어지면 충전이 다시 시작됩니다. | |
| 자동으로 충전 | 자동 충전을 활성화하면 아무것도 설정할 필요가 없습니다. 배터리가 충전기에 연결되면 충전기가 사전 설정에 따라 자동으로 충전을 시작합니다. | |
| 리모콘 요금 | 외부 장치 제어 충전 전류, 시작 또는 중지 | |
| 전원 공급 장치 | SMPS, PSU로 작동, 출력 전압 및 전류 설정 가능 | 충전기에 배터리를 연결하지 마세요 |
특징
.
두 가지 모델을 사용할 수 있습니다
| 기능 설명 | 모델 | |
| C6830A | C6830B | |
| 1.원격 제어외부 장치에 의한 충전 전류. | √ | |
| 2. 자동 충전 시작(자동 충전모드) AC 전원에 연결하고 배터리를 충전기에 연결한 후 | √ | |
| 3.충전 재개배터리 전압이 5-10% 떨어질 때 | √ | |
| 4.일반 충전모드, 배터리 유형 설정, 셀 수 및 모든 충전 매개변수 | √ | √ |
| 5.전원 공급 모드, 조정 가능한 10-60V, 조정 가능한 5-30A | √ | √ |
| 6.BMS와 통신하고,Chargery BMS에 의해 제어되는 충전 전류로 셀 전압이 과충전되는 것을 방지합니다. | √ | √ |
사양
| 입력 매개변수 | 값 |
| 정격전압 | AC110 / 220V |
| 허용되는 전압 | AC90 ~ 265V |
| 정격 주파수 | 50/60Hz |
| 허용되는 빈도 | 47~63Hz |
| 최대 RMS 전류 | 18A @90V, 7.5A @220V |
| 능률 | 65% 부하 및 220Vac 입력에서 94% |
| 활성 PFC | 90VAC 및 100% 부하에서 PF>0.99; 220VAC 및 100% 부하에서 PF>0.97 |
| 출력 매개변수 | 값 |
| SMPS로서의 전압 범위 | 10 ~ 60V 프로그래밍 |
| 전압 정확도 | ±1% |
| SMPS로서의 전류 범위 | 5 ~ 30A 프로그래밍 |
| 현재 정확도 | ±1% |
| 충전 전압 | 7-68V 조정 가능 |
| 충전 전류 | 1-30A 조정 가능 |
| 힘 | 최대 1500W |
| 리플 전압 | 150mV |
충전 곡선
최대 배터리 안전을 위해 충전하기 전에 충전기는 배터리 전압을 감지하고 설정과 일치하는지 확인합니다. 일치하지 않으면 충전을 시작하지 마십시오. 그렇다면 배터리가 심하게 방전되었으므로 충전기가 사전 충전한 다음 CC에서 충전을 시작합니다. CV에서 충전한 다음 최종 전류 설정에 따라 자동으로 충전을 중지하는 것보다 간단하게 최종 전압을 설정하여 90% 또는 95% 등 모든 SOC 수준으로 배터리를 충전할 수 있습니다. 충전 재시작을 '예'로 설정하면 배터리 전압이 최종 전압의 5%로 떨어지면 자동으로 충전을 다시 시작합니다.
애플리케이션
작업
충전기를 사용하려면,
경고
"전원 공급 장치" 모드에서는 배터리를 충전하지 마십시오. 안전하지 않으며 배터리가 완전히 충전되어도 충전기가 충전을 멈추지 않습니다.
보호
| 보호 유형 | 보호 임계값/최대 값, 작동 |
| 과전압 보호 | 2V 이상 설정 시 충전을 중지합니다. |
| 저전압 보호 | 사전 충전 후 2V 설정에서 충전하지 마십시오. |
| 과전류 보호 | 2A 이상 설정 시 충전을 중지하세요. |
| 과충전 전원 보호 | 1500W 이상일 경우 충전을 중지하세요. |
| 과열 보호 | 설정 초과, 충전 중지 |
| 단락 보호 | 출력 1초간 단락 |
| 스파크 방지 - 단자가 손상되지 않도록 보호합니다. | 배터리를 충전기에 연결하면 스파크가 발생하지 않습니다. |
| 역방향 배터리 연결 | 배터리를 반대로 연결한 경우. 전압을 표시하지 말고 충전하지 마십시오. |
충전기는 배터리 관리 시스템인 BMS16T 또는 BMS16P에 적합하며 8S~16S 배터리 팩의 각 셀 전압, 배터리 전압, 충전 및 방전 전류, 배터리 온도 및 각 셀 임피던스를 모니터링할 수 있습니다.

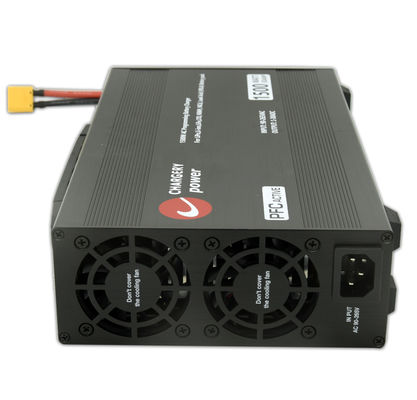

AC 플러그 및 DC 커넥터는 사용자 정의할 수 있습니다. 아래는 선택 사항입니다. 특별한 요구 사항이 없는 경우 배송지 주소에 따라 표준 AC 플러그가 포함된 일반 AC 케이블을 배송해드리며 기본 커넥터는 XT90 수형, XT90입니다. 암 커넥터는 함께 배송되므로 배터리 커넥터에 맞게 DC 케이블을 연장할 수 있습니다. DC 케이블 길이는 1미터 미만, 최소 14AWG여야 합니다.
패키지
| 모델 | 배터리 유형/셀 수 | 충전 전류 | 충전 전력 최대. | BMS에 적합 |
| C6050 | 5S-14S LiFe 등 | 1-55A | 3000W | BMS8T, 16T |
| C3060 | 1S-8S LiFe 등 | 1-60A | 1500W | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe 등 | 1-30A | 1500W | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe 등 | 1-25A | 1500W | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe 등 | AC 입력에서 1-40A | 1500W | 밸런스 전류 1.2A 또는 2A |
| DC 입력에서 0.1-20A | 1500W | 0.1-40A 100W에서 방전 |
FAQ
Q1. 충전기 샘플을 주문할 수 있나요?
A: 그렇습니다, 우리는 질을 시험하고 검사하기 위하여 표본 순서를 환영합니다. 혼합 샘플이 허용됩니다.
Q2. 리드타임은 어떻습니까?
A: 샘플 준비에는 3-5일, 대량 생산에는 영업일 기준 5-10일이 소요됩니다.
Q3. OEM 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ, 샘플 검사를 위한 1pc를 사용할 수 있습니다.
Q4. 상품을 어떻게 배송하고, 도착하는데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT로 배송하세요. 도착하는데 3~5일 정도 소요됩니다. 항공 및 해상 운송도 선택 사항입니다.
Q5. 충전기 주문을 진행하는 방법은 무엇입니까?
A: 먼저 귀하의 요구 사항이나 응용 프로그램을 알려주십시오.
둘째, 귀하의 요구 사항이나 제안에 따라 견적을 제시합니다.
셋째로 정식 주문을 위해 샘플을 확인하고 보증금을 입금합니다.
넷째, 생산을 준비합니다.
Q6. 충전기 제품에 로고를 인쇄해도 괜찮나요?
답: 그렇습니다. 생산 전에 공식적으로 알려주십시오.
Q7: 제품에 대한 보증을 제공합니까?
A: 그렇습니다, 우리는 우리의 제품에 보장 2 년을 제안합니다.
Q8. 결함을 처리하는 방법은 무엇입니까?
A: 첫째, 당사의 제품은 엄격한 품질 관리 시스템으로 생산되며 불량률은 0.2% 미만입니다.
둘째, 보증 기간 동안 소량 주문 시 새 조명을 보내드립니다. 배치 불량 제품에 대해서는 수리하여 재배송해 드리거나, 실제 상황에 따라 리콜을 포함한 해결 방안을 협의해 드릴 수 있습니다.
Q9. LCD의 전압 및 전류 판독값이 정확하지 않은 이유는 무엇입니까?
A: 배송 전에 전압과 전류가 보정됩니다. 그렇지 않으면 충전기가 작동하지 않으므로 출력 와이어 연결을 확인하십시오. SMPS와 장치 사이의 거리가 문제인 경우 DC 케이블(출력 케이블)을 늘리지 말고 AC 케이블을 늘리십시오. . 1미터(10AWG) 출력 케이블 길이가 권장되며, 1미터 이상이면 특히 30A 1500W에서 전압 및 전류 정확도에 영향을 미칩니다.
Q10. 왜 배터리를 충전하지 않나요?
A: 설정 중 LCD에 배터리 전압이 표시되거나, 배터리가 과방전되거나, 셀 수 설정이 잘못되거나, 배터리 연결이 끊어지면 충전기가 충전되지 않습니다. 배터리 연결을 확인하십시오. 먼저 LCD의 전압 판독값이 실제 배터리 전압에 가까운지 확인하십시오. 그렇지 않으면 충전기가 충전되지 않습니다. 그렇다면 충전 매개변수를 설정한 다음 충전을 시작하십시오.
Q11. 충전기가 다른 브랜드의 BMS와 통신할 수 있나요?
A: 예, 충전기에 제어 포트가 있습니다. 자세한 내용은 당사에 문의하십시오.
Q12. 충전 중에 셀이 과충전되는 것을 방지하는 방법은 무엇입니까?
A1: BMS에 적합하고 BMS는 DCC, 릴레이, SSR 분리와 같은 충전 회로를 분리하여 충전을 차단합니다. 배터리 스위처.
A2: Chargery BMS에 적합하며 BMS는 충전 전류를 0까지 제어합니다. 반복적으로 충전을 중단하지 말고 DCC, 릴레이, SSR, 모든 스위처를 절약하십시오.
Q13. BMS 없이 충전기만 단독으로 작동할 수 있나요?
A: 그렇습니다. 하지만 배터리가 과충전되었을 수 있습니다.
Q14. 충전기가 각 셀 전압을 모니터링할 수 있나요?
A: 아니요, 충전기는 총 배터리 전압과 충전 전류를 모니터링하지만 각 셀 전압을 모니터링할 수 없으므로 BMS 또는 기타 보호 보드가 없으면 충전 중에 배터리가 안전하지 않습니다.
Q15. 충전기를 외부 장치로 제어할 수 있나요?
A: 예, 외부 장치는 충전을 중단하더라도 충전 전류를 제어할 수 있습니다. A 버전에만 해당됩니다.
Q16.충전기가 플러그 앤 플레이 기능과 호환됩니까?
A:예, 충전 중에 "자동 충전"을 ON으로 설정하고 1분 이상 충전하면 충전기가 설정을 기억합니다. 다음에 배터리를 충전기에 연결하면 이전 설정을 사용하여 자동으로 충전됩니다. 이 모드를 AUTO 충전 모드라고 하며 일반 충전기나 일반 충전기처럼 작동합니다.
