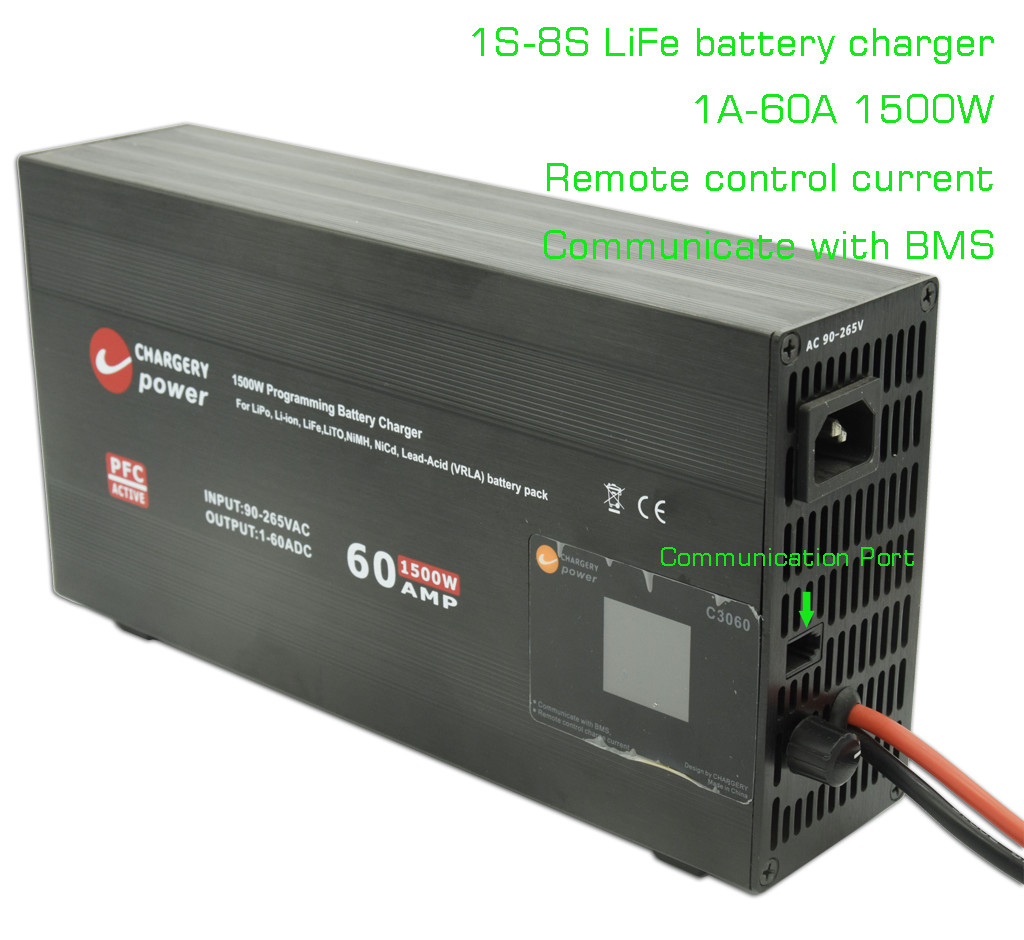

29.2V 8S 라이프 LFP 배터리 충전기 e-바이크 e-모터사이클 4S-8S 라이프 배터리 1A에서 60A 1500W 조절, 아래와 같이 복수 화학 배터리에 적합합니다.
| 배터리 종류 | 세포 수 | 출력 전압/V | 터미널 충전 전압 | 충전 전류 | 터미널 충전 전류/A | 충전 모드 | ||
| 미네 | 종류 | 맥스 | ||||||
| 리포 | 1S-7S | 10-30 | 2.75 | 4.2 | 4.25 | 1.0-60A | 5~60% | 전 충전, CC/CV 및 유지 |
| 리?? 이온 | 1S-7S | 10-30 | 2.5 | 4.1 | 4.15 | |||
| 생명 | 1S-8S | 10-30 | 2.0 | 3.65 | 3.7 | |||
| 리토 | 2S-11S | 10-30 | 1.5 | 2.7 | 2.7 | |||
| Pb | 2S-12S | 10-30 | 1.75 | 2.4 | 2.5 | |||
| - 델타 전압 /mV | ||||||||
| 미네 | 종류 | 맥스 | ||||||
| NiMH/NiCd | 오토 | 10~30V | 100 | 300 | 1000 | CC | ||

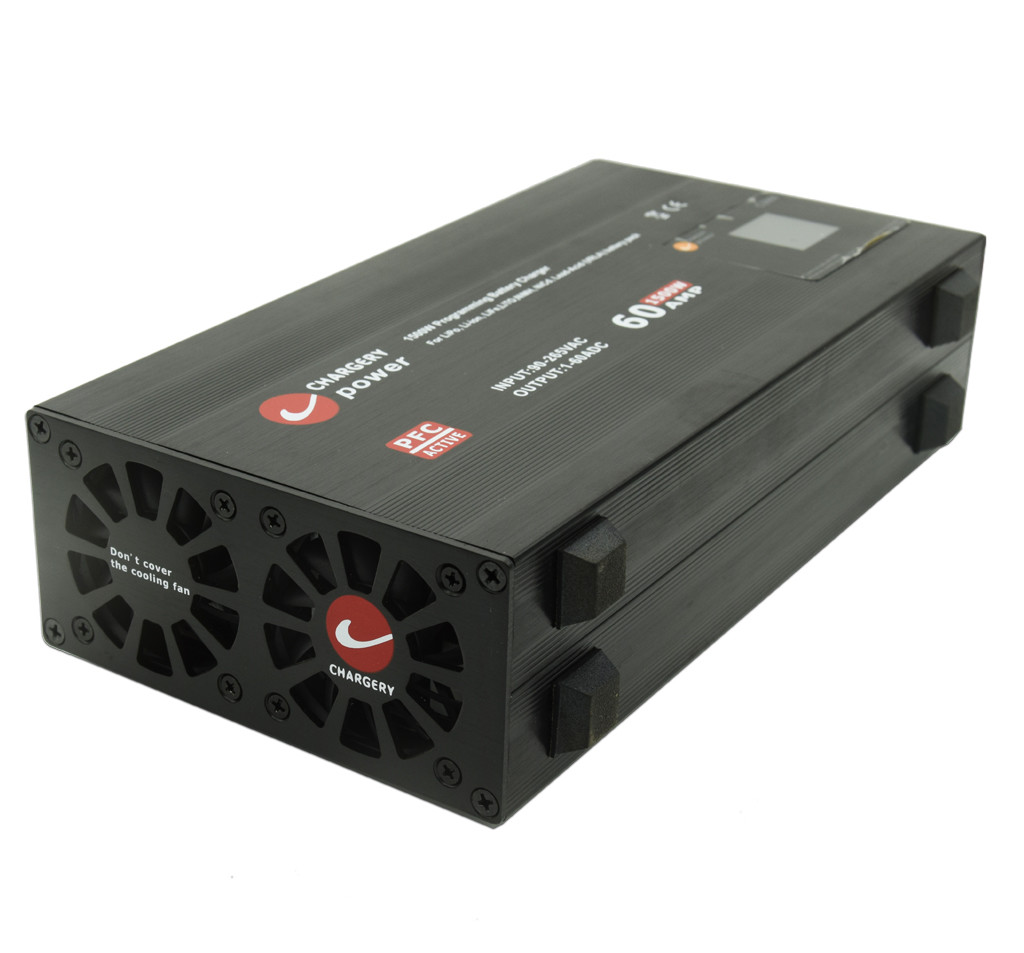

C3060 배터리 충전기는 전기차의 배터리 시스템에 특별히 설계된 신뢰할 수 있고 고품질의 충전 솔루션입니다.AC90V ~ 265V 입력으로 60A 및 1500W에서 최대 8S 리?? 배터리를 충전 할 수 있으며 단지 68mm의 컴팩트 크기를 가지고 있습니다..
혁신적인 기술이 적용되어 내부 온도를 80°C 이하로 유지하면서 최대 94%의 효율을 달성합니다.충전 전압과 전류는 정확하고안전 충전배터리를 위해서요
충전기는 여러 종류의 화학 배터리를 충전 할 수 있으며충전 매개 변수배터리의 특정 요구 사항에 따라 설정 할 수 있습니다. LCD는 배터리 데이터를 표시하고 전체 충전 과정을 모니터링하여최적의 성능.
C3060는 지능형 멀티 화학 충전기입니다. 첫째, 그것은 정상적인 충전 모드에서 배터리를 충전 할 수 있습니다. 이것은 배터리 유형을 선택하고 셀 수를 설정하는 것을 요구합니다.충전 전류,정류,끝 전압각 세포마다 다른 매개 변수들을 매번
둘째, 충전기는AUTO 모드미리 설정된 매개 변수에 따라 배터리를 자동으로 충전합니다.이 모드는 동일한 배터리를 반복적으로 충전 할 때 특히 유용하며 시장에서 사용할 수있는 많은 전통적인 충전기와 유사합니다..
작동 모드
| 작동 모드 | 설명 | 배터리 종류 |
| 부과 | 사용자는 배터리 유형을 선택하고, 셀 수를 설정하고, 전류를 충전하고, 전류를 종료하고, 셀 당 전압을 종료하고, 재시작 충전 및 자동 충전, 5 단계 충전 배터리를 모든 SOC에 설정해야합니다. | 리포, 리오온, NCM, 라이프, 리토, NiMh, NiCD, Pb/ 납산/VRLA |
| 다시 충전 시작 | 다시 시작 충전을 활성화, 배터리 전압이 5%로 떨어지면 충전이 다시 시작됩니다 | |
| 자동 충전 | 자동 충전을 활성화, 아무것도 설정할 필요가 없습니다, 배터리를 충전기에 연결하면 충전기는 자동으로 사전 설정에 따라 충전하기 시작할 것입니다 | |
| 리모컨 충전 | 외부 장치 제어 충전 전류, 시작 또는 중지 | |
| 전원 공급 | SMPS, PSU, 출력 전압 및 전류로 작동 설정할 수 있습니다 | 충전기에 배터리를 연결하지 마십시오. |
특징
.
두 가지 모델이 있습니다.
| 함수 설명 | 모델 | |
| C3060A | C3060B | |
| 1.원격 제어외부 장치에 의한 충전 전류 | √ | |
| 2자동 충전 시작 (자동 충전모드) 는 AC 소스와 배터리를 충전기에 연결 한 후 | √ | |
| 3.다시 충전 시작배터리 전압이 5-10% 떨어지면 | √ | |
| 4.정상 충전모드, 설정 배터리 유형, 셀 수와 모든 충전 매개 변수 | √ | √ |
| 5.전원 공급 모드, 10-30V 조절, 1-60A 조절 | √ | √ |
| 6.BMS와 통신해충전 전류는 충전 BMS에 의해 제어됩니다, 과 충전 어떤 셀 전압을 방지 | √ | √ |
사양
| 입력 매개 변수 | 가치 |
| 가등전압 | AC110 / 220V |
| 허용 된 전압 | AC90 ~ 265V |
| 등급 주파수 | 50/60Hz |
| 허용된 주파수 | 47~63Hz |
| 최대 RMS 전류 | 18A @90V, 7.5A @220V |
| 효율성 | 94% 65% 부하와 220Vac 입력 |
| 활성 PFC | PF>0.99 90VAC 및 100% 부하; PF>0.97 220VAC 및 100% 부하 |
| 출력 매개 변수 | 가치 |
| SMPS로 전압 범위 | 10~30V 프로그램 |
| 전압 정확성 | ± 1% |
| SMPS로 전류 범위 | 1 ~ 60A 프로그래밍 |
| 현재 정확성 | ± 1% |
| 충전 전압 | 10~30V 조절 가능 |
| 충전 전류 | 1-60A 조절 |
| 힘 | 최대 1500W |
| 리플 전압 | 150mV |
충전 곡선
최대 배터리 안전을 위해, 충전하기 전에 충전기는 배터리 전압을 감지하고 설정에 맞는지 확인합니다.네, 하지만 배터리는 심하게 배열되었습니다, 그래서 충전기는 전전 충전, 그리고는 CC에서 충전 시작 또는하지 않습니다.보다 CV에서 충전, 그리고 당신의 최종 전류 설정에 따라 자동으로 충전 중지, 당신은 어떤 SOC 수준으로 배터리를 충전 할 수 있습니다,예를 들어 90% 또는 95%는 단순히 정지 전압을 설정하여 간단하게만약 당신이 충전 재시작을 설정하면 네, 배터리 전압이 최종 전압의 5%로 떨어지면 자동으로 충전하기 위해 재시작합니다.
적용
우리의 충전기는 광범위한 응용 프로그램을 가지고 있습니다. 리?? 철화소 배터리, 리?? 이온 배터리, 리?? 폴리머 배터리 (LiPO와 LiFe), LTO 및 LiTo 배터리,NCM 및 LFP 배터리이 충전기는 전기 도구, 전기 자전거, 전기 전기 자동차 등 다양한 장치 및 장비에 사용하기에 적합합니다.전기 모터사이클, 전기 청소기, 전기 AGV, 전기 스쿠터, 전기 요트, 균형 자동차, AGV, 포크리프트 트럭, 드론, RC 헬리콥터, RC 보트, RC 자동차, RC 항공기, UAV, 골프 카트, 서핑 보드,로봇, 에너지 저장 시스템
AC 플러그 및 DC 커넥터
AC 플러그와 DC 커넥터는 사용자 정의 할 수 있습니다, 아래는 선택 사항입니다, 특별한 요구 사항이 없다면, 우리는 당신에게 표준 AC 플러그와 함께 일반적인 AC 케이블을 배송합니다.그리고 기본 연결은 XT90 남성입니다, XT90 여성 커넥터는 함께 배송됩니다, 그래서 당신은 당신의 배터리 커넥터에 맞게 DC 케이블을 확장 할 수 있습니다, DC 케이블 길이는 1 미터 미만, 그리고 10AWG 적어도해야합니다.
운영
.
보호
| 보호 유형 | 보호점점/최대값, 동작 |
| 초전압 보호 | 2V 이상 설정, 충전 중지 |
| 전압 보호 아래 | 전 충전 후 2V 아래 설정, 충전하지 마십시오 |
| 과류 보호 | 2A 이상 설정, 충전 중지 |
| 초충전 전력 보호 | 1500W 이상 충전 중지 |
| 과도 한 온도 보호 | 설정 이상, 충전 중지 |
| 단회로 보호 | 출력에서 1초 동안 단축 |
| 반 스파크 - 손상된 터미널을 보호 | 충전기에 배터리를 연결, 불꽃이 발생하지 않습니다 |
| 배터리 연결 후방 | 배터리가 뒤집어 연결되면 전압이 나타나지 않고 충전되지 않습니다. |
충전기는 BMS와 통신할 수 있습니다. BMS16T, 또는 배터리 관리 시스템인 BMS16P에 적합합니다.배터리 온도 및 각 셀 임피던스 8S ~ 16S 배터리 팩.
원격 제어 연결
| 모델 | 배터리 유형/전자 수 | 충전 전류 | 전력 최대 | BMS에 적합합니다. |
| C6050 | 5S-14S 라이프 및 기타 | 1-55A | 3000W | BMS8T, 16T |
| C3060 | 1S-8S 라이프 및 기타 | 1-60A | 1500W | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe 및 기타 | 1-30A | 1500W | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe 및 기타 | 1~25A | 1500W | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe 및 기타 | AC 입기에서 1-40A | 1500W | 평형 전류 1.2A 또는 2A |
| 0.1~20A DC 입력 | 1500W | 0.1-40A 100W의 배열 |
패키지
FAQ
Q1. 충전기에 대한 샘플 주문을 받을 수 있나요?
A: 예, 우리는 테스트하고 품질을 확인하는 샘플 주문을 환영합니다. 혼합된 샘플은 허용됩니다.
Q2. 유도시간은 어떻게 될까요?
A: 샘플 준비에 3-5 일, 대량 생산에 5 ~ 10 일.
Q3. OEM 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ, 샘플 확인을 위해 1pc가 제공됩니다.
Q4. 상품을 어떻게 배송하고 도착하는 데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT에 의해 배송됩니다. 도착하는 데 3-5일이 걸립니다. 항공 및 해상 운송 또한 선택적입니다.
Q5. 충전기 의 주문 을 어떻게 처리 합니까?
A: 먼저 당신의 요구 사항 또는 응용 프로그램을 알려주세요.
둘째, 우리는 당신의 요구 사항이나 제안에 따라 인용합니다.
셋째, 샘플을 확인하고 정식 주문을 위해 보증금을 지불합니다.
넷째, 우리는 생산을 준비합니다.
Q6. 충전기에 제 로고를 인쇄해도 될까요?
A: 예. 우리의 생산 전에 공식적으로 우리에게 알려주세요.
Q7: 당신은 제품에 대한 보증을 제공합니까?
A: 예, 우리는 우리의 제품에 2 년 보증을 제공합니다.
Q8. 결함 을 어떻게 처리 합니까?
A: 첫째, 우리의 제품은 엄격한 품질 관리 시스템에서 생산되며 결함 비율은 0.2% 미만입니다.
둘째, 보증 기간 동안, 우리는 작은 양의 새로운 주문으로 새로운 조명을 보낼 것입니다.우리는 그들을 수리하고 당신에게 다시 보낼 것입니다 또는 우리는 실제 상황에 따라 다시 호출을 포함하여 해결책을 논의 할 수 있습니다..
Q9. LCD에서 전압과 전류가 정확하지 않은 이유는 무엇입니까?
A: 전압과 전류는 배치 전에 캘리브레이션됩니다, 그렇지 않으면 충전기는 작동하지 않습니다, 그래서 출력 전선 연결을 확인하십시오, SMPS와 장치 사이의 거리가 문제가 될 때,AC 케이블을 길게 해주세요 DC 케이블 (출력 케이블) 을 길게 하지 마세요1m (10AWG) 출력 케이블 길이가 1m 이상이면 전압과 전류 정확성에 영향을 줄 것입니다. 특히 60A 1500W에서.
Q10 왜 내 배터리를 충전하지?
A: LCD에서 배터리 전압이 설정된 상태에서 표시되거나 배터리가 과부하되거나 셀 수치가 잘못 설정되거나 배터리 연결이 끊어지면 충전기가 충전되지 않습니다.그래서 배터리 연결 확인, 먼저 LCD의 전압 판독이 실제 배터리 전압에 가깝다는 것을 확인합니다. 그렇지 않으면 충전기가 충전되지 않습니다. 예라면 충전 매개 변수를 설정하고 충전 시작하십시오.
Q11. 충전기는 다른 브랜드 BMS와 통신할 수 있습니까?
A: 예, 충전기에 제어 포트가 있습니다, 자세한 내용은 저희에게 문의하십시오.
Q12. 충전 도중 과충전 된 셀 을 어떻게 방지 할 수 있습니까?
A1: BMS에 적합합니다. DCC, 릴레이, SSR를 분리하는 것과 같은 충전 회로를 분리하여 충전을 차단하는 BMS입니다. 배터리 스위처.
A2: 충전 BMS, BMS 제어 충전 전류 0까지. 반복적으로 충전을 중단하지 마십시오, DCC, 릴레이, SSR, 모든 스위치를 저장합니다.
Q13. 충전기가 BMS 없이 혼자 작동할 수 있나요?
A: 네, 하지만 배터리가 과충전되었을지도 모릅니다.
Q14. 충전기는 각 셀 전압을 모니터링 할 수 있습니까?
A: 아니, 충전기는 전체 배터리 전압과 충전 전류를 모니터링합니다. 각 셀 전압을 모니터링 할 수 없습니다. 그래서 BMS 또는 다른 보호 보드를 제거하면 충전 중에 배터리가 안전하지 않습니다.
Q15. 충전기는 외부 장치로 제어 할 수 있습니까?
A: 예, 외부 장치 충전 전류를 제어 할 수 있습니다 충전 중단. 그것은 A 버전에 대한 것입니다.
Q16충전기는 플러그 앤 플레이 기능과 호환되는가?
A:예, 당신은 충전 중 "자동 충전"을 ON로 설정하고 1 분 이상 충전하면 충전기는 설정을 기억합니다. 다음 번에 충전기에 배터리를 연결하면,이전 설정을 사용하여 자동으로 충전됩니다.이 모드는 AUTO 충전 모드라고 불리며 정상 또는 일반 충전기와 같이 작동합니다.
회사 이점
높은 전력과 높은 효율을 가진 충전기와 전원 공급은 ZVS/ZCS 및동시 수정94%를 달성하기 위해높은 효율성MCU는 출력 전압과 전류를 제어하여 모든충전 매개 변수프로그래밍할 수 있습니다.
BMS는 높은 정확도를 가지고 있으며 12비트 또는 16비트 ADC를 사용하여 셀 전압, 충전 및 방출 전류 및 배터리 온도를 측정합니다.
충전 BMS와 충전기는 서로 통신, 오픈 DCC 또는 릴레이를 통해 충전을 차단 할 필요를 제거합니다. 이 기능은 저장충전 시간그리고배터리 수명을 연장합니다., 어떤 셀이 최고 전압에 도달 할 때 충전을 중단하기 위해 DCC 또는 릴레이를 설치 할 필요가 없습니다.
CHARGERY는 UAV (RC 모델, 큰 드론) 및 EV (e-바이크, e-모터사이클, e-스쿠터) 시장에서 거의 독보적인 회사입니다. 우리는 동시에 고전력 AC 충전기와 BMS 단위를 개발했습니다.
2006년부터 우리는 고전력 충전기 개발에 집중해 왔습니다.밸런스 충전기(AC 입력, DC 입력, AC/DC 듀얼 입력) 및 최대 24S LiPo/LiFe/LiTO 배터리를 위한 800A BMS 단위.
충전 충전기는 LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD 및 Pb (연수산, VRLA 배터리) 를 포함하여 모든 유형의 화학 배터리를 충전 할 수 있습니다.충전 전류,끝 전압, 그리고정류모두 프로그래밍 할 수 있고, 충전기는 반등 기능과역극성 보호고전압 배터리가 충전기나 인버터/로더에 연결될 때
충전 BMS 단위는 800A까지 충전 처리 할 수 있습니다방출 전류, 특별히 설계된DC 접촉기(DCC) 는 전압 억제 회로를 포함합니다.
