5V 12V 24V 36V 48V 1500W 가변 전압 전류 SMPS PSU 1A-40A

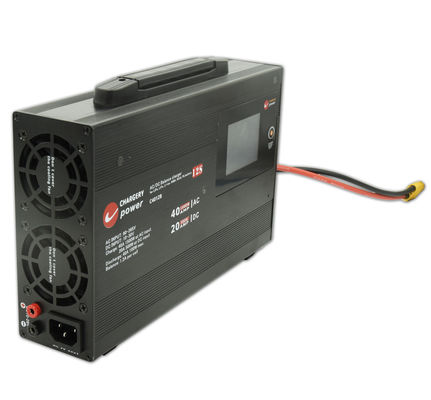

C4012B는 단순한 충전기, 방전기, 밸런서가 아니라 SMPS(PSU, 전원 공급 장치) 장치이기도 합니다. 전원 공급 모드에서 작동할 때 전 세계 AC 입력 전압에서 최대 1500W를 출력할 수 있으며 출력 전압 범위는 5~50W입니다. 50V 조정 가능, 출력 전류는 5-40A로 설정할 수 있습니다.
SMPS(Switched-Mode Power Supply)는 출력 전압 및 전류의 정확성을 보장하기 위해 배송 전에 교정된 강력하고 안정적인 발전소입니다. 이 교정 프로세스를 통해 SMPS는 5V, 12V, 24V, 36V 및 48V 전력이 필요한 장치를 포함하여 다양한 전기 장치에 적용될 수 있습니다.
SMPS는 작고 콤팩트하게 설계되어 공간이 제한된 애플리케이션에 이상적인 선택입니다. 작은 크기에도 불구하고 매우 정확하고 안정적인 전원으로 장치에 일관되고 안정적인 전원을 공급합니다.
출력 전압과 전류는 교정 프로세스 중에 주의 깊게 모니터링 및 조정되어 SMPS가 장치에 필요한 정확한 양의 전력을 공급하도록 보장합니다. 이는 다음과 같은 애플리케이션에 이상적인 선택이 됩니다.정확한 전력 공급중요합니다.
정확성과 신뢰성 외에도 SMPS는 LCD에 명확하고 이해하기 쉬운 전류, 전압 및 전력 판독값을 제공하여 가독성도 뛰어납니다. 이를 통해 전원 출력을 쉽게 모니터링하고 장치에 올바른 양의 전력이 공급되고 있는지 확인할 수 있습니다.
전반적으로 SMPS는 다양한 응용 분야에 이상적인 강력하고 안정적이며 다재다능한 발전소입니다. 컴팩트한 크기, 정확성 및 가독성 덕분에 정밀하고 일관성 있게 전기 장치에 전원을 공급해야 하는 모든 사람에게 필수적인 도구입니다.
Chargery C4012B는 고급 동기식 벅-부스트 DC/DC 컨버터 기술을 탑재하여 고전력, 고전류 및 고성능 전력 변환 회로를 구현합니다.

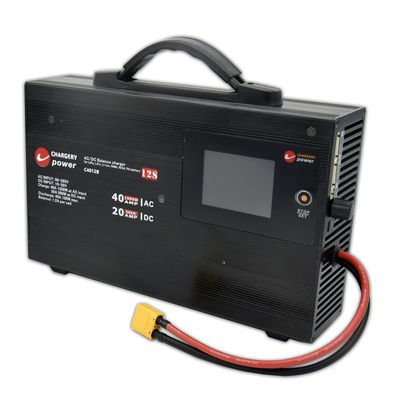

충전기의 TFT LCD 화면은 전류, 전압, 전력, 용량, 시간,근무상태, 온도 등이 있습니다. 또한 지원합니다펌웨어 프로그램 업그레이드USB 포트를 통해.
전 세계적으로 작동하는 AC 90-265V의 충전기/SMPS는 대체 스위처가 필요하지 않으므로 전 세계적으로 안전하고 안정적인 작동을 보장합니다. AC 입력 모드에서 어떤 프로그램도 실행하지 않을 때 충전기의 전력 소비는 1W 미만입니다.
충전기의변환 효율AC 입력 모드에서는 최대 94%, DC 입력 모드에서는 96%입니다. 또한 두 가지 기능이 있습니다.지능형 냉각 팬온도에 따라 자동으로 켜지며 ZVS/ZCS 및동기식 정류효율성을 극대화합니다.
차단하다
보호
장치를 배터리에 연결할 때 배터리가 손상되지 않도록 보호할 수 있는 다양한 새로운 기능이 있습니다. 그러나 SMPS 모드에서 작동할 때 장치는 다음과 같은 보호 기능을 제공합니다.
인증
충전기는 CE 승인을 받았으며 다음을 준수합니다.EMC 지침2014/30/EU,
작업
수동
동영상
아래는 충전기를 이용하여 12S LTO 배터리를 충전하는 방법입니다.
패키지

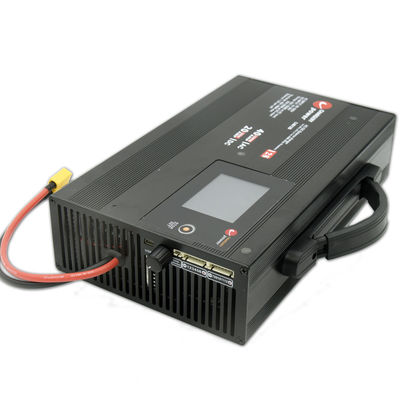

출력 포트, 메인 포트는 배터리 또는 DC 장치를 연결하는 것입니다.
애플리케이션
| 모델 | 배터리 유형/셀 수 | 충전 전류 | 충전 전력 최대. | BMS에 적합 |
| C6050 | 5S-14S LiFe 등 | 1-55A | 3000W | BMS8T, 16T |
| C3060 | 1S-8S LiFe 등 | 1-60A | 1500W | BMS8T |
| C6830 | 4S-16S Li-ION&LiFe 등 | 1-30A | 1500W | BMS16T |
| C10325 | 4S-24S Li-ION&LiFe 등 | 1-25A | 1500W | BMS24T |
| C4012B | 1S-12S Li-ION&LiFe 등 | AC 입력에서 1-40A | 1500W | 밸런스 전류 1.2A 또는 2A |
| DC 입력에서 0.1-20A | 1500W | 0.1-40A 100W에서 방전 |
FAQ
Q1. 충전기 샘플을 주문할 수 있나요?
A: 그렇습니다, 우리는 질을 시험하고 검사하기 위하여 표본 순서를 환영합니다. 혼합 샘플이 허용됩니다.
Q2. 리드타임은 어떻습니까?
A: 샘플 준비에는 3-5일, 대량 생산에는 영업일 기준 5-10일이 소요됩니다.
Q3. OEM 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ, 샘플 검사를 위한 1pc를 사용할 수 있습니다.
Q4. 상품을 어떻게 배송하고, 도착하는데 얼마나 걸리나요?
A: DHL, UPS, FedEx 또는 TNT로 배송하세요. 도착하는데 3~5일 정도 소요됩니다. 항공 및 해상 운송도 선택 사항입니다.
Q5. 충전기 주문을 진행하는 방법은 무엇입니까?
A: 먼저 귀하의 요구 사항이나 응용 프로그램을 알려주십시오.
둘째, 귀하의 요구 사항이나 제안에 따라 견적을 제시합니다.
셋째로 정식 주문을 위해 샘플을 확인하고 보증금을 입금합니다.
넷째, 생산을 준비합니다.
Q6. 충전기 제품에 로고를 인쇄해도 괜찮나요?
답: 그렇습니다. 생산 전에 공식적으로 알려주십시오.
Q7: 제품에 대한 보증을 제공합니까?
A: 그렇습니다, 우리는 우리의 제품에 보장 2 년을 제안합니다.
Q8. 결함을 처리하는 방법은 무엇입니까?
A: 첫째, 당사의 제품은 엄격한 품질 관리 시스템으로 생산되며 불량률은 0.2% 미만입니다.
둘째, 보증 기간 동안 소량 주문 시 새 조명을 보내드립니다. 배치 불량 제품에 대해서는 수리하여 재배송해 드리거나, 실제 상황에 따라 리콜을 포함한 해결 방안을 협의해 드릴 수 있습니다.
Q9. LCD의 전압 및 전류 판독값이 정확하지 않은 이유는 무엇입니까?
A: 배송 전에 전압과 전류가 보정됩니다. 그렇지 않으면 충전기가 작동하지 않으므로 출력 와이어 연결을 확인하십시오. SMPS와 장치 사이의 거리가 문제인 경우 DC 케이블(출력 케이블)을 늘리지 말고 AC 케이블을 늘리십시오. . 1미터(10AWG) 출력 케이블 길이가 권장되며, 1미터 이상이면 특히 40A 1500W에서 전압 및 전류 정확도에 영향을 미칩니다.
Q10. 왜 배터리를 충전하지 않나요?
A: 설정 중 LCD에 표시되는 배터리 전압, 배터리가 과방전되거나 셀 전압의 합이 배터리 연결이 끊어지는 등 충전 포트의 배터리 전압과 같지 않으면 충전기가 충전되지 않습니다. 배터리 연결과 셀 밸런스 와이어 연결을 확인하고, 먼저 LCD의 전압 판독값이 실제 배터리 전압에 가까운지 확인하세요. 그렇지 않은 경우 충전기가 충전되지 않습니다.
.
Q11. 충전기가 BMS와 통신할 수 있나요?
답: 아니오
Q12. 충전 중에 셀이 과충전되는 것을 방지하는 방법은 무엇입니까?
A1: 밸런스 커넥터를 충전기에 연결하고 밸런스 충전 모드를 선택합니다. 충전기는 충전 중에 각 셀 전압을 모니터링하고 균형을 유지합니다.
Q13. BMS 없이 충전기만 단독으로 작동할 수 있나요?
A: 예, 충전기는 단독으로 충전할 수 있고, 단독으로 균형을 유지하고, 단독으로 방전하고, 단독으로 충전할 수 있습니다. 단독으로 충전할 때는 배터리 밸런스 커넥터를 충전기에 연결할 필요가 없지만 셀이 과충전될 수 있습니다.
Q14. 충전기가 각 셀 전압을 모니터링할 수 있나요?
A: 예, 충전, 방전 중 또는 배터리를 사용하지 않는 동안 각 셀 전압을 모니터링하고 균형을 유지합니다.
Q15. 충전기를 SMPS로 사용할 수 있나요?
A: 예, 메뉴에서 "전원 공급 장치"를 선택하면 장치가 SMPS로 작동할 수 있습니다. 출력 전압과 전류를 설정할 수 있습니다. 전원 공급 모드에서는 배터리를 충전기에 연결하지 마십시오.
그러나 배터리를 충전할 때 장치는 SMPS가 아닌 충전기로만 작동해야 합니다.
Q16. 전원 공급(SMPS) 모드에서 충전기를 배터리에 연결하여 배터리를 충전할 수 없는 이유는 무엇입니까?
A: 작동할 수는 있지만 안전하지는 않습니다.
SMPS(스위치 모드 전원 공급 장치)와 충전기는 기능과 응용 분야가 서로 다른 두 가지 유형의 장치입니다.
SMPS는 전력을 한 형식에서 다른 형식으로, 일반적으로 AC에서 DC로 효율적으로 변환하는 전원 공급 장치입니다. SMPS는 전압을 변환하고 장치 구성 요소에 전원을 공급하기 위해 안정적이고 조정된 출력 전압을 제공하기 위해 전자 장치에서 널리 사용됩니다. SMPS는 컴퓨터, 텔레비전, 오디오 장비 및 기타 전자 장치에 일반적으로 사용됩니다.
반면에 충전기는 전기 에너지를 사용하여 배터리나 기타 에너지 저장 장치를 충전하는 장치입니다. 충전기는 배터리에 특정 전압과 전류를 제공하도록 설계되어 나중에 사용하기 위해 에너지를 저장할 수 있습니다. 충전기는 일반적으로 전기 자동차, 스마트폰, 노트북 및 기타 휴대용 장치에 사용됩니다.
요약하면 SMPS는 전력을 한 형태에서 다른 형태로 변환하는 전원 공급 장치인 반면, 충전기는 전기 에너지를 사용하여 배터리 또는 기타 에너지 저장 장치를 충전하는 장치입니다. 두 장치 사이에 일부 중복이 있을 수 있지만 서로 다른 목적과 용도로 설계되었습니다.
즉시 배터리를 충전해야 하는데 충전기가 충전되지 않고 다른 충전기도 없는 경우, 주저하지 말고 당사에 문의하세요. SMPS 모드에서 충전하는 방법을 알려드리겠습니다.
회사의 장점
고출력, 고효율의 충전기와 전원공급장치는 ZVS/ZCS를 활용하여동기 정류94%를 달성하기 위해고효율. MCU는 출력 전압과 전류를 제어하여 모든충전 매개변수프로그래밍됩니다.
BMS는 정확도가 높으며 12비트 또는 16비트 ADC를 사용하여 셀 전압, 충전 및 방전 전류, 배터리 온도를 측정합니다.
충전기 BMS와 충전기는 서로 통신하므로 Open DCC나 릴레이를 통해 충전을 중단할 필요가 없습니다. 이 기능은 저장합니다충전 시간그리고배터리 수명 연장, 셀이 최고 전압에 도달하면 충전을 차단하기 위해 DCC나 릴레이를 설치할 필요가 없습니다.
차저리 프로필
차지리는 UAV(RC모델, 대형드론)와 EV(전기자전거, 전기오토바이, 전기스쿠터) 시장에서 거의 독보적인 기업이다. 우리는 고전력 AC 충전기와 BMS 장치를 동시에 개발했습니다.
2006년부터 고출력 충전기(최대 60A, 3000W) 개발에 주력해 왔으며,밸런스 충전기(AC 입력, DC 입력 및 AC/DC 이중 입력) 및 최대 24S LiPo/LiFe/LiTO 배터리용 800A BMS 장치.
충전기는 LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD 및 Pb(납산, VRLA 배터리)를 포함한 모든 유형의 화학 배터리를 충전할 수 있습니다. 세포수,충전 전류,최종 전압, 그리고종료 전류모두 프로그래밍할 수 있으며 충전기에는 스파크 방지 기능과역 극성 보호고전압 배터리가 충전기 또는 인버터/로더에 연결된 경우.
충전기 BMS 장치는 최대 800A의 충전을 처리할 수 있으며방전 전류, 특별히 고안된DC 접촉기(DCC)에는 서지 억제 회로가 포함되어 있습니다.
